Зенкерование и развертывание на токарном станке

Почему зенкерование и развертывание — это эталон чистовой обработки

При производстве металлических деталей для машиностроения, приборостроения, авиации и медицинской техники требования к точности отверстий часто достигают сотых и тысячных долей миллиметра. Сверление и черновое растачивание не способны обеспечить необходимый класс чистоты и допуск формы. Именно здесь на помощь приходят две взаимодополняющие технологии — зенкерование и развертывание на токарном станке с ЧПУ.

Эти операции позволяют получить отверстия с допуском по H7, H8, H9, шероховатостью поверхности Ra до 0,32–0,63 мкм и идеальной геометрией (отклонение от цилиндричности не более 0,005 мм). В отличие от шлифования или хонингования, зенкерование и развертывание на токарном станке выполняется за один установ, что сокращает время и стоимость производства.

Наша компания предлагает услуги по зенкерованию и развертыванию отверстий на современных токарных станках с числовым программным управлением (ЧПУ). Мы работаем с любыми материалами: от конструкционных сталей до нержавейки, титана, алюминия, меди и латуни. Обработка возможна как на прутковых автоматах (диаметр до 65 мм), так и на патронных станках (до 400 мм).

Что такое зенкерование и развертывание? Разбор терминов

Часто эти понятия путают или объединяют в одно. На самом деле это разные, хотя и взаимосвязанные процессы:

Зенкерование — подготовка и калибровка

Зенкерование — это операция по увеличению диаметра, улучшению точности и качества уже существующего отверстия (сверленого или литого). Зенкер — многолезвийный инструмент, который снимает припуск 0,5-3 мм в зависимости от диаметра. Задачи зенкерования:

• Исправление геометрических погрешностей после сверления (овальность, конусность, смещение оси).
• Удаление заусенцев и неровностей.

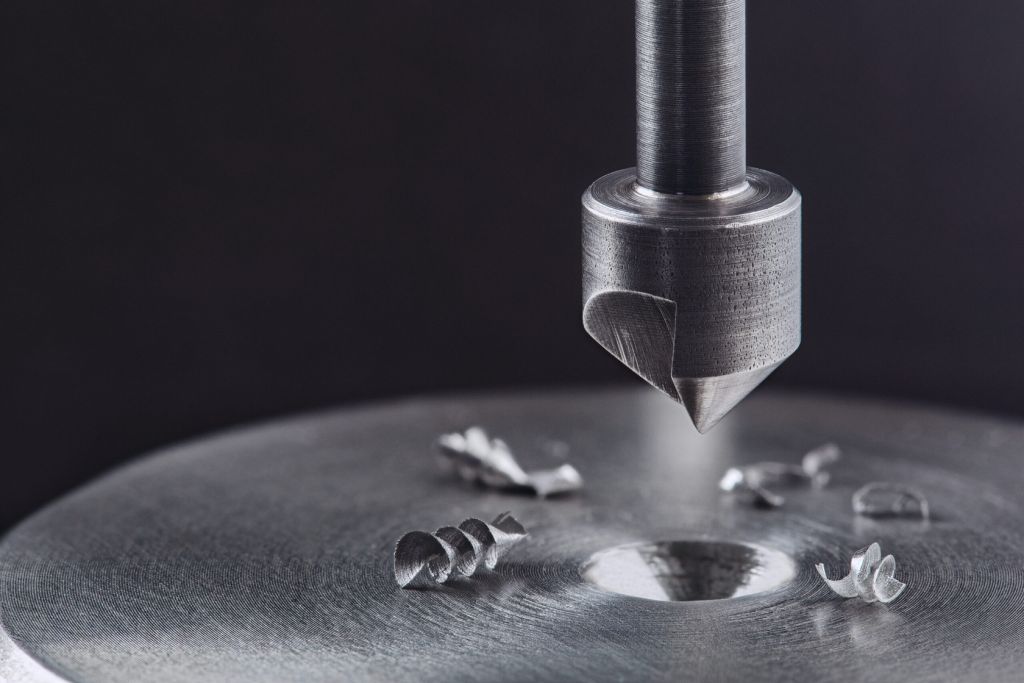

• Создание конических или цилиндрических углублений под головки винтов, болтов, заклепок (зенковка).
• Калибровка отверстия под последующее развертывание или нарезание резьбы.

Развертывание — финишная операция

Развертывание — это чистовое калибрование отверстия с удалением минимального припуска (0,05–0,3 мм). Развертка имеет большое количество режущих кромок (от 6 до 16), что обеспечивает высокую точность и чистоту. Развертывание бывает:

• черновое (снимает до 0,3 мм);
• чистовое (снимает до 0,1 мм, обеспечивает H7/H8);
• алмазное/эльборовое (для закаленных сталей и твердых сплавов, Ra до 0,16).

Итог после развертывания: допуск IT6-IT8, шероховатость Ra 0,32–1,25 мкм, идеальная цилиндричность и отсутствие микронеровностей.

Преимущества зенкерования и развертывания именно на токарном станке с ЧПУ

Почему заказчики выбирают токарную обработку, а не сверлильные или расточные станки? Перечислим ключевые плюсы:

Дополнительные преимущества:

• микронная точность позиционирования — благодаря ЧПУ ось зенкера или развертки идеально совпадает с осью вращения заготовки. Это исключает «увод» и «ступеньки»;
• стабильность режимов резания — автоматическая подача и скорость вращения шпинделя подбираются программой под конкретный диаметр и материал;
• охлаждение зоны резания — обильная подача СОЖ (эмульсии или масла) продлевает стойкость инструмента и улучшает качество поверхности;
• возможность обработки глухих и сквозных отверстий — с программируемым выводом стружки и отводом инструмента;
• контроль усилия — современные станки имеют датчики нагрузки, предотвращающие поломку развертки при перегрузке.

Какие детали требуют зенкерования и развертывания?

Эти технологии востребованы в узлах, где отверстие работает как направляющая, посадочное место под подшипник, втулку, ось, штифт или резьбовое соединение высокой точности. Типовые изделия:

1. Корпуса редукторов и насосов — отверстия под подшипники качения и скольжения.
2. Фланцы и крышки — зенковка под болты с потайной головкой.
3. Цилиндры пневмо- и гидроаппаратуры — отверстия под поршни и уплотнения.
4. Валы и оси — центровые отверстия, шпоночные пазы (после зенкерования).
5. Штуцеры, ниппели, фитинги — внутренние конусы под обжимные соединения.
6. Медицинские инструменты — точные каналы в костных винтах, имплантах.
7. Пресс-формы и штампы — направляющие колонки и втулки.
8. Детали военного и аэрокосмического назначения — где каждый допуск подтвержден.

Мы изготавливаем как единичные прототипы (с программированием «на месте»), так и серии от 100 до 100 000 штук. Автоматическая подача прутка позволяет обрабатывать десятки деталей без участия оператора.

Технологические нюансы: как мы добиваемся идеального результата

Зенкерование и развертывание требуют строгого соблюдения режимов. Ошибки приводят к браку: задиры, конусность, овальность, заклинивание развертки. Наши технологи знают, как этого избежать.

Выбор инструмента

• Для зенкерования используем цельные твердосплавные зенкеры (с покрытием TiN/TiAlN) или сборные с механическим креплением пластин. Для больших диаметров (свыше 30 мм) — насадные зенкеры с направляющей цапфой.
• Для развертывания: машинные развертки из быстрорежущей стали (Р6М5, HSS) для обычных материалов и твердосплавные монолитные развертки для нержавейки, титана и закаленных сталей. Для самых высоких требований к чистоте — алмазные развертки (обработка алюминия, меди, латуни).

Режимы резания (пример для стали 45)

*Примечание: для нержавеющей стали скорость снижается на 30–40%, для алюминия — повышается до 100–150 м/мин.*

Обработка глухих отверстий

Особая сложность — глухие отверстия (с дном). Стружка не проходит насквозь, что может привести к заклиниванию развертки. Мы используем:

• Развертки с винтовой стружечной канавкой (левой или правой).
• Программируемый вывод инструмента с ускоренным обратным ходом для эвакуации стружки.
• Подачу СОЖ под высоким давлением через внутренние каналы инструмента.

Контроль качества после зенкерования и развертывания

Каждая партия проходит:

1. Промеры нутромером индикаторным (точность 0,001 мм) — не менее 3 сечений по глубине.
2. Калибры-пробки (проходной/непроходной) — для серийного контроля.
3. Шероховатость — профилометром (контроль Ra).
4. Визуальный осмотр под увеличением — отсутствие задиров, рисок, наволакивания металла.

По требованию заказчика прилагаем протоколы измерений на каждую деталь.

Какие материалы мы обрабатываем?

Опыт нашего производства охватывает практически все металлы, применяемые в промышленности:

• конструкционные стали (Ст3, 20, 35, 45, 40Х, 20ХН3А);
• инструментальные стали (У8, У10, ХВГ, 9ХС);
• нержавеющие стали (12Х18Н10Т, 08Х18Н10, AISI 304, 316, 321);
• жаропрочные сплавы (ХН77ТЮР, ЭИ698, Инконель);
• титан и его сплавы (ВТ1-0, ВТ6, ОТ4);
• алюминиевые сплавы (Д16, АМг, АК7, 6061, 7075);
• медь, латунь, бронза (М1, ЛС59, БрАЖ9-4, БрОЦ);
• чугуны (СЧ15, СЧ20, ВЧ50) — зенкерование и развертывание чугуна требует особых марок твердого сплава.

Для каждого материала мы подбираем свой тип развертки, геометрию заточки и СОЖ. Отправляйте чертеж — мы предложим оптимальную технологию.

Дополнительные услуги в комплексе

Зенкерование и развертывание редко заказывают как самостоятельную услугу. Чаще они входят в комплекс механической обработки «под ключ». Мы предлагаем:

• Токарную обработку детали полностью — от прутка до готового изделия.
• Фрезерование шпоночных пазов, лысок, отверстий под углом.
• Нарезание резьбы метчиками — после развертывания отверстие идеально подготовлено под резьбу.
• Гальванические покрытия (цинкование, никелирование, серебрение) — для защиты от коррозии.
• Термообработку — закалка, отпуск, цементация, азотирование (до или после развертывания — по вашему ТЗ).
• Маркировку лазером — нанесение штрих-кодов, серийных номеров, логотипов.

Заказывая комплекс услуг у одного подрядчика, вы экономите до 30% бюджета и полностью снимаете вопросы согласования допусков между разными цехами.

Почему заказывают зенкерование и развертывание именно у нас?

1. Опыт более 8 лет — тысячи успешно выполненных партий для разных отраслей.
2. Современный станочный парк — токарные станки с ЧПУ Hyundai WIA, Doosan, Mori Seiki с револьверной головой на 12 позиций, оснасткой для подачи СОЖ через инструмент.
3. Наличие инструмента под любой диаметр — более 500 типоразмеров зенкеров и разверток в наличии (метрические, дюймовые, специальные).
4. Контроль на каждом этапе — входной, операционный и финишный контроль с протоколами.
5. Гибкость по объему — берем в работу от 1 штуки до 10 000 штук в месяц.
6. Прозрачные цены — фиксируем стоимость в договоре до начала работ, никаких скрытых доплат за «сложность».

Как заказать услугу зенкерования и развертывания?

Чтобы получить точную стоимость и сроки, выполните три шага:

1. Пришлите чертеж (PDF, DWG, STEP) на электронную почту или через форму на сайте. Укажите материал, термообработку, допуски и шероховатость.
2. Получите коммерческое предложение — в течение 24 часов инженер рассчитает режимы, подберет инструмент и назовет цену за партию.
3. Заключите договор — для постоянных клиентов доступны отсрочки платежа и накопительные скидки.

Мы также выезжаем на предприятие заказчика для аудита технологии и подбора оптимального маршрута обработки.
